CS620

CS620

受歡迎的

Elite Robots 的頂級機型 CS620 機械手臂，已準備好為自動化拆除更多的障礙。CS620 配備 3A/5A 雙工具接頭，可提供更強大的動力，有效負載為 20 公斤，是所有 CS cobots 中伸展距離最遠的機器人。

主要技術特點：

20公斤

載入

1800毫米

抵達

±0.1毫米

acc。

3.9 m/s

TCP*

*打字速度

直徑 240 公釐

ftpr。

IP65/68

取得報價

向下捲動

主要特點和特性

規格

規格參數

有效載荷 20 公斤

半徑 1800 公釐

重複性 ±0.1mm

軸6

IP 等級 IP65 (選購 IP68)

溫度範圍-10~50℃

Relative humidity <90% (non-condensing)

典型功耗 625w

工具 I/O 連接器 T1:M8, 8pin; T2：Ø 12.8mm、4 針

工具 I/O 連接埠 4 組配置。DI, 4 組態。DO; 1 AI, 1 AO

工具 I/O 電源 T1: 0 / 12V / 24V, 3A, 2A, 1A; T2: 24 V, 5A

工具 I/O 通訊RS485、Modbus RTU

腳座 直徑 240 公釐

重量 60 公斤

關節範圍速度

接點 1 ±360° 125°/s

接頭 2 ±360° 125°/s

接點 3 ±360° 150°/s

接頭 4 ±360° 210°/s

接頭 5 ±360° 210°/s

接頭 6 ±360° 210°/s

典型 TCP 速度 3.9 m/s

規格參數

類型 交流電

I/O 連接埠 24 個 DI、24 個 DO（8 個安全組態 DI/DO）；2 個 AI、2 個 AO；4 個高速 DI

I/O 電源供應 24V/3A (內部)、6A (外部)

通訊 RS485、乙太網路 TCP/IP、Modbus TCP/RTU、乙太網路/IP 從站，Profinet 從站

尺寸 505 公釐 x 257 公釐 x 462 公釐

IP 等級IP44

重量 16 公斤

電源 100-240 VAC，50-60 Hz

溫度範圍0~50℃

相對濕度5%–95%（無凝結）

材質鋁、鋼

規格參數

類型 直流 / 交流

I/O 連接埠 505 公釐 x 257 公釐 x 462 公釐

I/O 電源供應 24V/3A (內部)、6A (外部)

通訊 RS485、乙太網路 TCP/IP、Modbus TCP/RTU、乙太網路/IP 從站，Profinet 從站

尺寸 495 公釐 x 200 公釐 x 227 公釐

IP 等級IP40

重量 7 公斤

電源 40-55VDC / 100-240VAC, 50-60Hz

溫度範圍0~50℃

相對濕度5%–95%（無凝結）

材質鋁、鋼

規格參數

尺寸 301 公釐 x 232 公釐 x 54 公釐

螢幕尺寸 12.1"

解析度 1280 x 800 像素

IP 等級IP54

重量 1.7 公斤

電纜長度5.5 米

溫度範圍 0~50℃

相對濕度5%–95%（無凝結）

材質鋁、塑料

輸入方式 電容式全觸控螢幕

規格參數

尺寸 (寬 x 高 x 長) 301 公釐 x 232 公釐 x 105 公釐

螢幕尺寸 12.1"

解析度 1280 x 800 像素

IP 等級IP54

重量 1.8 公斤

電纜長度5.5 米

溫度範圍 0~50℃

相對濕度5%–95%（無凝結）

材質鋁、塑料

輸入方式 電容式全觸控螢幕、三模式啟動鍵、點動鍵、功能鍵

包裝內容

拆箱

CS620

Elite Robots CS620 機械手臂 (重量 60 公斤；佔地面積 Ø240mm)。標準 IP65，可升級至 IP68。包含標準 5.5 公尺電纜 (也可選擇電纜長度：1.5 公尺；3 公尺；8 公尺；10 公尺)

未找到任何商品。

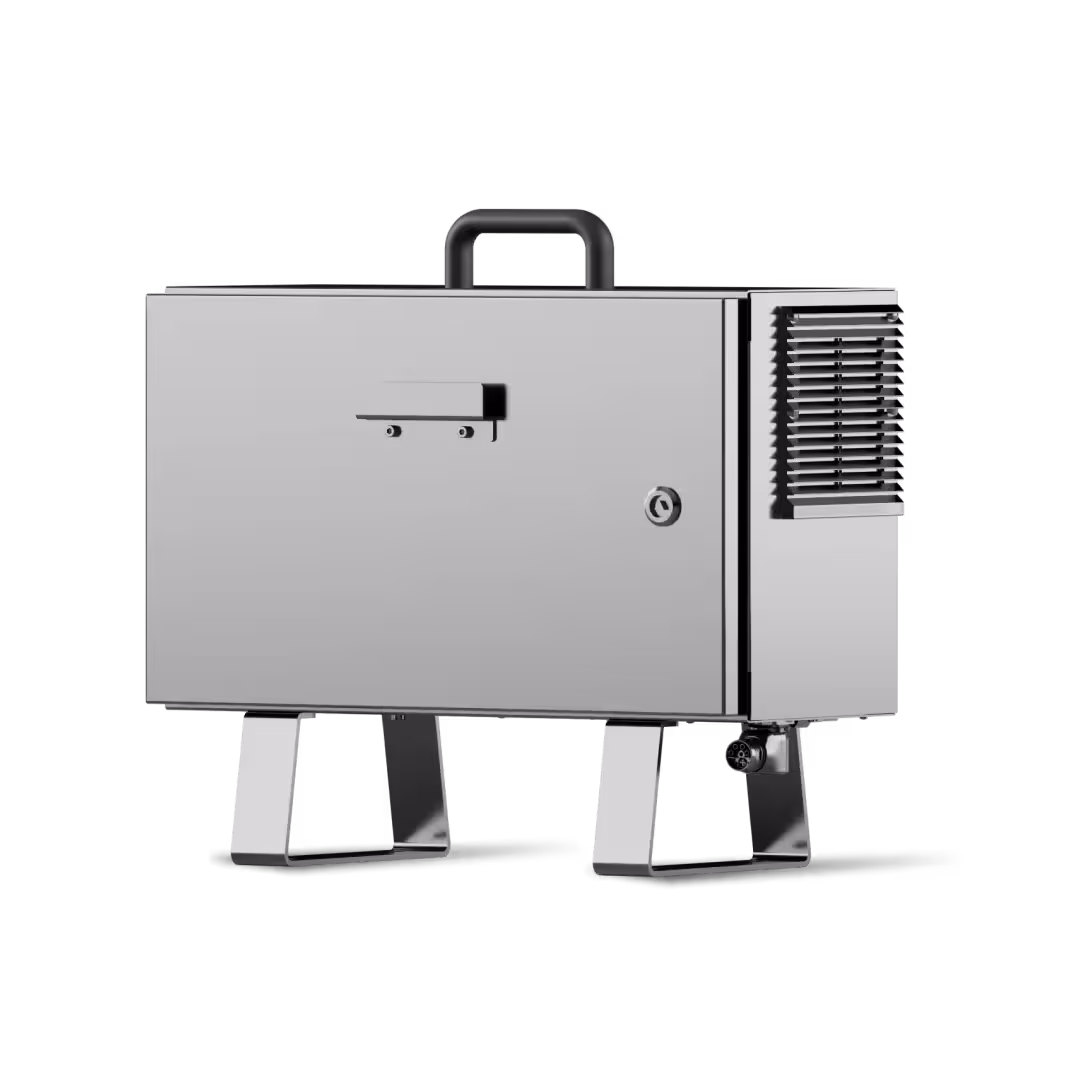

控制器

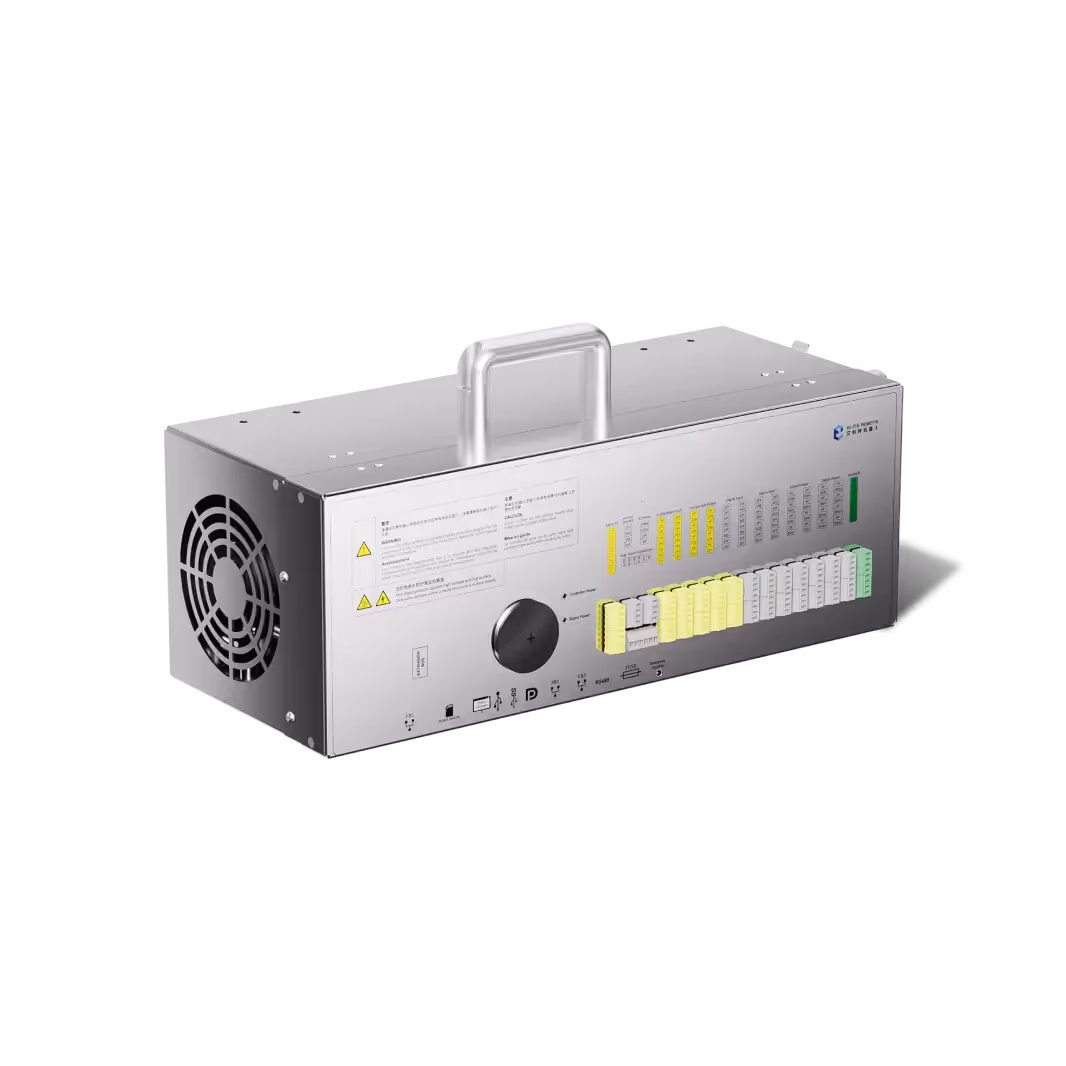

預設情況下，cobot 配備標準的精巧型 (505 x 462 x 257mm)、輕巧型 (14kg) AC 控制器，可管理所有 cobot 作業。交流/直流 OEM 控制器 (495 x 200 x 170mm; 7.1 kg) 可作為選購配備。

未找到任何商品。

示教器

cobot 標準訂單包括一般 IP54 等級的ERP400示教器，配備 12.1 吋全觸控螢幕和 5.5 公尺連接線。ERP400S 示教器配備三種模式啟動鍵，可提升安全性。

未找到任何商品。

CS620 COBOT

釋放自動化力量

雙工具 I/O

整合式雙工具連接器（8-pin 和 4-pin）可讓CS620 機械手臂為高達 5A 的終端效應器供電。因此，Elite Robots 的頂級 cobot 可有效執行對體力要求極高的任務，如棧板和焊接，並可同時處理多個裝置。

領先的有效載荷曲線

CS620 是 Elite Robots 的頂級機型，有效負載為 20 公斤，伸展距離是所有 CS cobots(1800mm）。這些特點加上領先業界的有效負載曲線，使 CS620 能夠在長距離上順暢地舉起重物和大型物件。

CP 系列棧板解決方案

CP 系列是 Elite Robots 針對彈性、有效率的棧板堆疊所推出的 交鑰匙模組化解決方案。CP 系列有 兩種底座可供選擇（固定式和伸縮式），最大堆疊高度為 2400mm，與 CS620 cobot 相容。搭配此機械手臂，可利用其 20 公斤的有效負載和 1800mm 的伸展距離，提高線端作業的效率（每分鐘最多可處理14 箱）。

‍

文件

技術文件

下載我們所有的文檔或從下面的下拉式選單中選擇相關文檔，並充分利用我們的產品。

未找到任何商品。

取得報價

服務手冊_CS620

PDF

百萬位元組

下載

https://www.dropbox.com/scl/fi/jab286v7tvjwc44g15yk1/CS_ServiceManual_CS620_V2.10.0.pdf?rlkey=cxb7y5bioc37nd9m04zcmzt05&dl=1

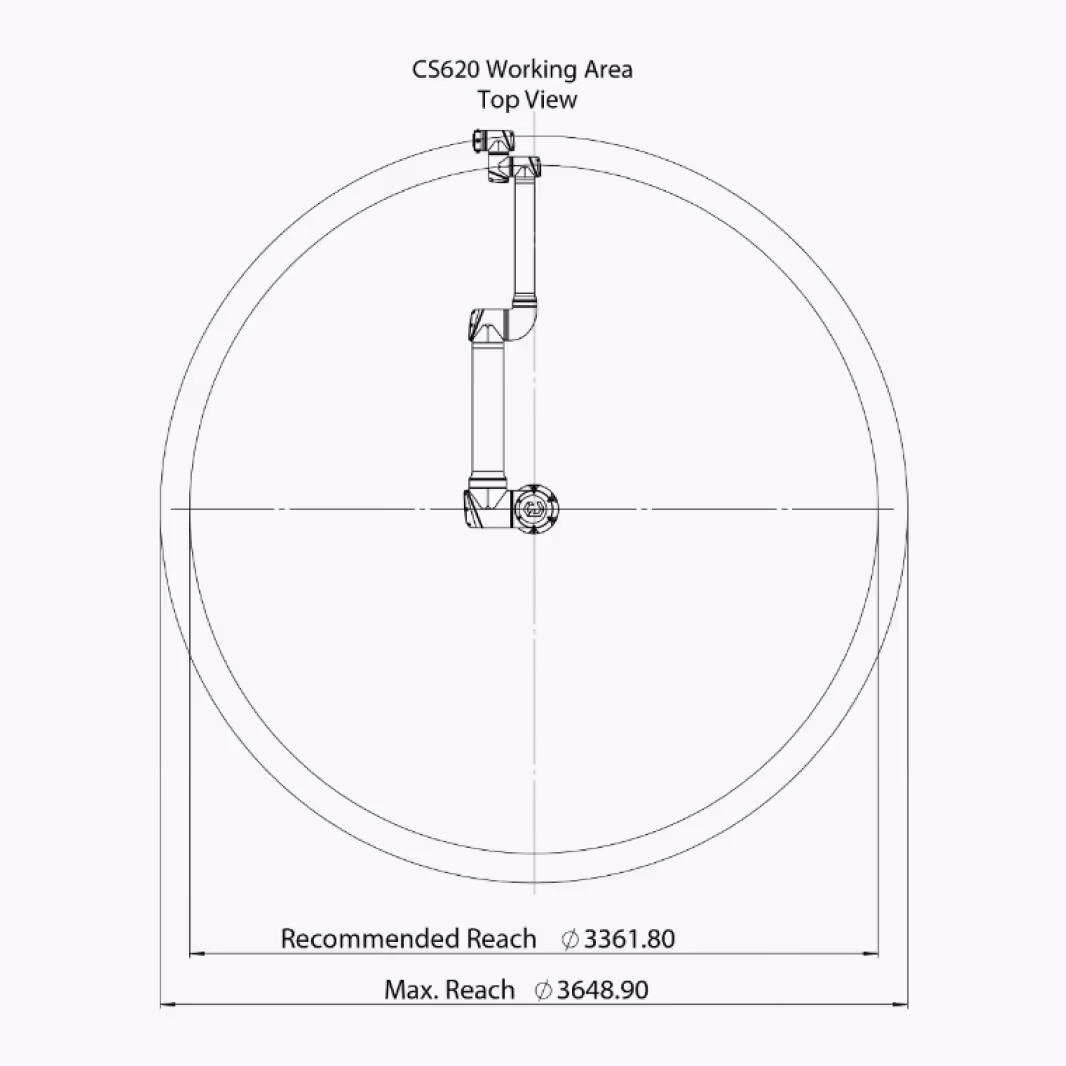

繪圖_工作範圍_CS620

PDF

0.3

百萬位元組

下載

https://www.dropbox.com/scl/fi/s5jl0iatbk42fm5xod0ms/CS_CS620_Working-range_V1.1.PDF?rlkey=hj4g14c1kxfeykpe6rd1o80xz&dl=1

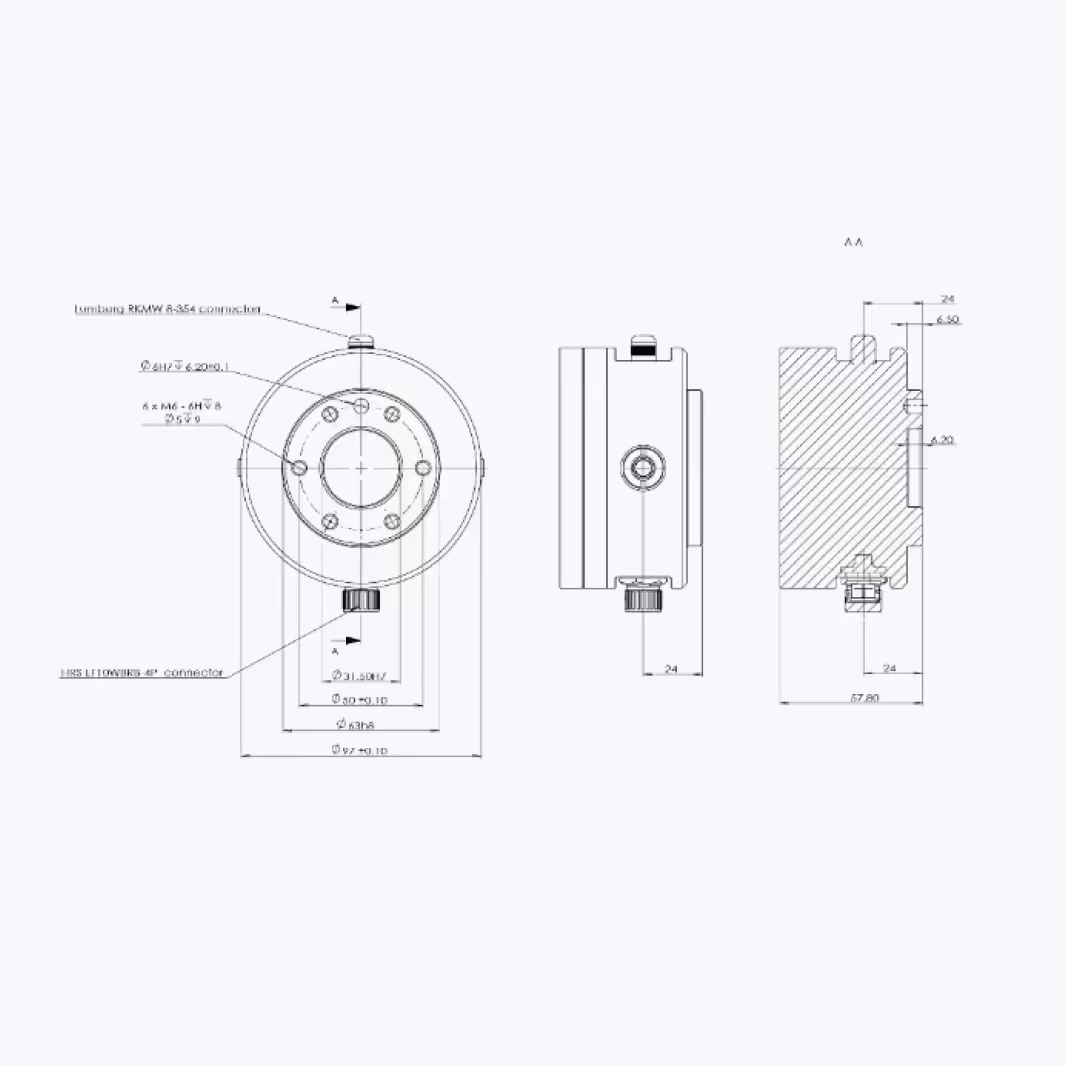

繪圖_機器人凸緣_CS620

PDF

0.2

百萬位元組

下載

https://www.dropbox.com/scl/fi/62g2ielkbcl3jfframzd3/CS620_CS625-Drilling-Template-for-Robot-tool-Flange_V1.1.PDF?rlkey=i8zem9m4mfhhavetofj27tt9i&dl=1

繪圖_基礎安裝_CS620

PDF

0.2

百萬位元組

下載

https://www.dropbox.com/scl/fi/nvdnefb62tbioscwkxfdf/CS620_CS625-Base-installation-drawing_V1.0.PDF?rlkey=wmbfwurk35ya3w8e5hbp9rrnk&dl=1

UserManual_CS620_Ver2.13.2

PDF

百萬位元組

下載

https://drive.google.com/uc?export=download&id=1tG069D9dWrPvTA1MlS26flfb6DEN84Iu

資料表_CS620
